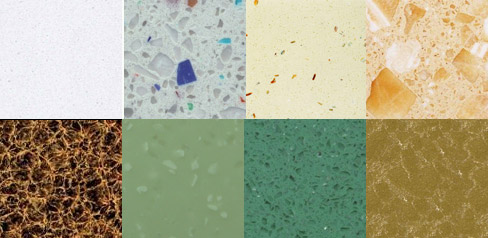

一、按生產所用的材料，人造大理石主要分為：
1．水泥型人造大理石
　　這種大理石是以各種水泥或石灰磨細粉為粘結劑，砂為細骨料，碎大理石、花崗石、工業廢渣等為粗骨料，經配料攪拌、成型、加壓蒸養、磨光、拋光而制成。
2．樹脂型人造大理石
　　這種人造大理石多是以不飽和聚酯樹脂為粘結劑，與石英砂、大理石、方解石粉等攪拌混合，澆注成型，在固化劑作用下產生固化作用，經脫模烘干、拋光等工序制成。
3．復合型人造大理石
　　這種人造大理石的粘結劑中，既有無機材料，又有高分子材料。用無機材料將填料粘結成型后，再將坯體浸漬于有機單體中，使其在一定條件下聚合。對板材而言，底層使用價格低廉而性能穩定的無機材料，面層用聚酯和大理石粉制作。無機膠結材料可用各種水泥、石灰和熟石膏等。有機單體可用苯乙烯、甲基丙烯酸甲酯、醋酸乙烯、丙烯腈、二氯乙烯、丁二烯、異戊二烯等。這些單體可以單獨使用、組合使用，也可以與聚合物混合使用。
4．燒結型人造大理石
　　該方法與陶瓷工藝相似。將斜長石、石英、輝石、方解石粉和赤鐵礦粉及部分高嶺土等配合，一般配比為：粘土40％，石粉60％。用泥漿制備坯料，用半干壓法成型，在窯爐中以1000°C，左右的高溫焙燒而成。
　　以上四種制造人造大理石的方法中，最常用的是聚酯型人造大理石，其物理和化學性能最好，花紋容易設計，有重現性，適于多種用途，但價格相對較高；水泥型人造大理石價格最低廉，但耐腐蝕性能較差，容易出現微龜裂，適于作板材而不適于作衛生潔具；復合型則綜合了前兩者的優點，既有良好的物化性能，成本也較低；燒結型人造大理石雖然只用粘土作膠粘劑，但需經高溫焙燒，因而能耗大，造價高，而且產品破損率高。
二、按使用品名分類為：
1、雅克力石：一種化學樹脂合成材料，多用于廚房臺面，易成型，防水性好，無色差，但易劃傷。
2、合成石：采用大理石粉末和樹脂加工而成，質地堅硬。
3、微晶石：主要成分類似于玻璃制品，表面光潔，色彩絢麗，質地堅硬，主要用于鋪設地面，但由于  質地堅硬不易于再加工，并且價格較高。
4、水磨石：但耐腐蝕性能較差，容易出現微龜裂，適于作板材而不適于作衛生潔具。
三、人造石材缺陷的化學治理及養護方法：
1、清洗法  對石材色差，污染使用化學、機械、物理方法進行清洗；
2、防護法  利用石材防護劑達到防護的目的；
3、打磨法  使用機械與工具將有缺陷的石材去除掉；
4、更換法  使用同種石材將無法消除缺陷的石材予以更換；
5、粘接法  使用膠黏劑修補石材缺損，堅固石材；
6、遮蓋法  用不影響石材觀賞性、美觀性的材料將缺陷石材遮住；
7、修補法  用化學材料將有缺陷的石材修補好；
8、染色法  對影響觀賞與美觀的石材染色后將病變消除；
9、密封法  對將要病變的石材給于密封性保護；
10、分離法  將污染在石材上的附著物或無法去處的污染石材從主體石材上分離開；
此外，還有一些方法，其目的都是為了消除石材的病變、缺陷、達到恢復石材美觀、堅固、完整的使用效果
